閥門規格“分”與“英寸”的稱呼,你知道多少?

時間:2020-04-27 瀏覽:2301

首先我們普及下“英寸”的由來:

英寸(inch,縮寫為in.),在荷蘭語中的本意是大拇指,一英寸就是一節大拇指的長度,當然人的大拇指的長度也是長短不一的。

歷史上還是日不落大英帝國牛叉,國家強大有話語權,14世紀時,英皇愛德華二世頒布了“標準合法英寸”。其規定為:從大麥穗中間選擇三粒的麥粒并依次排成一行的長度就是一英寸(約25.4毫米),一直延續至今。

言歸正傳,通常我們去五金店購買閥門或者水管、接頭等,不懂小伙伴的直接拿著樣品去買,懂行的一般說明規格,要幾分或者幾英寸的,其實仔細看水閥或者水管接頭等閥體或者包裝盒上都會標明規格,例如1/2′、3/4′、1′、DN15等等。

如下圖示:衛生間常用臉盆冷熱水直角閥,尺寸規格DN15。

小伙伴們,如果要了解并學習,這些閥門的規格及尺寸標識,就必須牢記下面常用的換算關系:

基本公式換算:1 英寸≈25.4毫米 =8英分(簡稱分)

所以 :1英分=1/8 ′(英寸) ≈3.175mm

2英分=1/4‘(英寸)

4英分=1/2‘(英寸)

6英分=3/4′(英寸)

(為了便于記憶,通常幾分之幾英寸乘以8得到對應的分)

下圖為“分”與“英寸”的對應關系:

在生活中使用最多的閥多為1/2′(4分閥),有時標注為DN15,其實規格都是一樣的,只是標注形式不同而已。

所以我們通常稱呼4分和6分及1寸的水閥或者水管,其中4分、6分、1寸指的是水閥或者水管的管徑的英制表示方法,分全稱是英分。

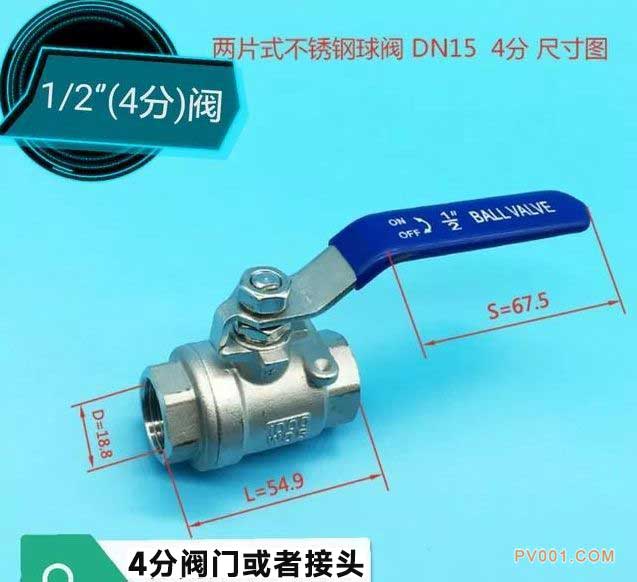

如下圖:1/2英寸即為4分閥(DN15)公稱通徑15,螺紋內徑約為19mm左右。


單位:毫米

配合使用的對絲如下圖:


有時即使閥體沒有標注規格,我們可以用尺子粗略的測量一下即可確定閥的規格,通常4分閥若為內螺紋通常內徑約為18~20mm左右,若為外螺紋可測量螺紋外徑,同理。

下圖家庭常用4分洗衣機水龍頭:

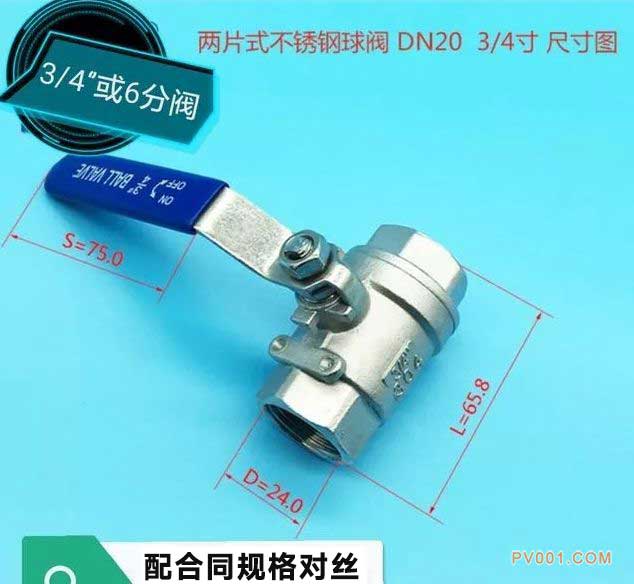

下圖為3/4′又稱6分閥(DN20),公稱通徑20,通常內徑約在24mm左右。


單位:毫米


下圖為測量法粗略估計判斷4分、6分閥的方法 :

從上面講解中,不少小伙伴會疑惑,閥門規格DN表示啥意思,其實閥門規格DN20中的DN是公稱(直徑)通徑符號,公稱通徑(nominal diameter),又稱平均外徑(mean outside diameter)公稱直徑又稱名義直徑,既不是外徑也不是內徑,是人們規定的為了實現標準化而產生的,使得同一直徑的管道與配件均能實現相互連接,具有互通性、互換性而規定。

所以DN既不是外徑,也不是內徑,但更接近內徑。壓力等級低的,壁厚小,DN小于內徑;壓力等級高的,壁厚大,DN大于內徑。DN代表公稱直徑,它的單位是毫米,但是公稱直徑是名義尺寸,不是絕對的實際尺寸。

例如,管路或者閥門設計者計算,需要內徑為102mm,壁厚為3mm的鋼管,管子外徑就為108mm,按照鋼管的設計標準剛好有此類的管材,在這種情況下,管路內徑102mm,應劃歸最接近的公稱通徑即閥門設計為DN100,顯然它的公稱尺寸顯然要小于內徑尺寸。在另外一種情況下,仍采用外徑108mm的管材,到由于壓力較高,壁厚要求為6mm,那么管子的內徑就為96,此時采用的閥門仍為DN100,這時公稱尺寸就大于關管子的內徑。

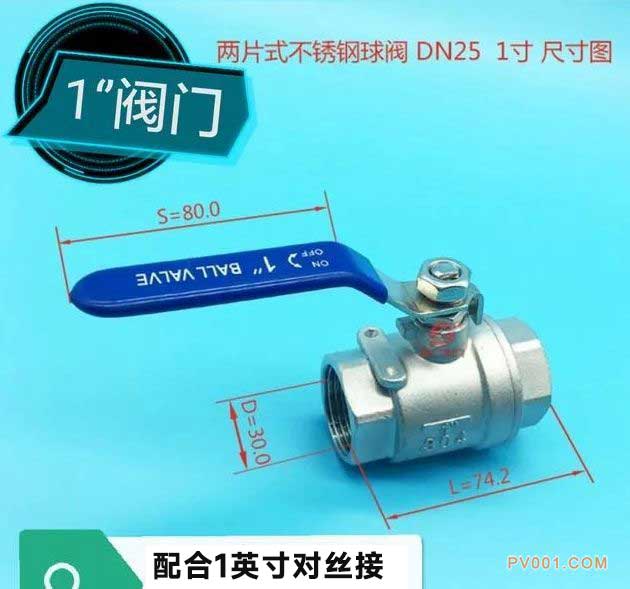

下圖為1′(英寸)DN25的閥門,通常不稱呼8分閥,公稱通徑為25,螺紋內徑約為30mm左右,以此類推:

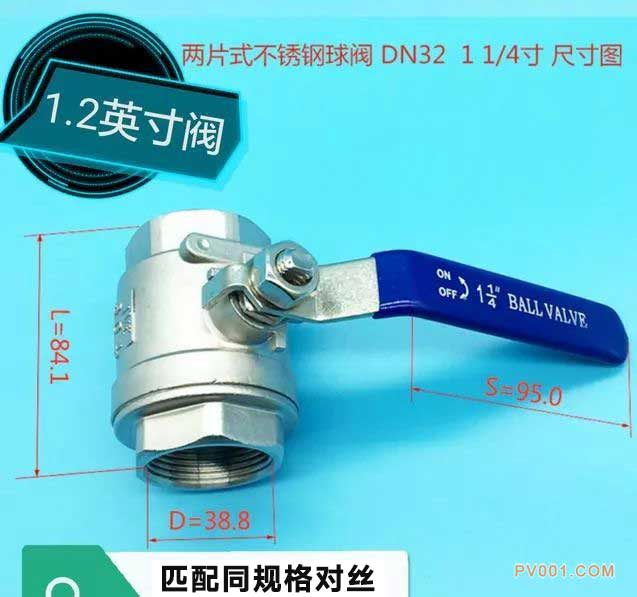

下圖為1.2′(英寸)DN32的閥門,公稱通徑為32,螺紋內徑約39mm左右。


下圖為1.5′(英寸)DN40的閥門,公稱通徑為40,論文內徑約為46mm左右

下圖為2′(英寸)DN50的閥門,公稱通徑為50,內螺紋內徑約為56mm左右

下圖為管道英寸與公稱尺寸之間對應關系:


通過上述圖文并茂的詳細分析,深入學習,小伙伴們應該了解生活常用水閥規格,“分”與“英寸”的含義了吧。
